2-Zoll-LPG-Pumpe mit Motor

Die 2-Zoll-LPG-Pumpe mit Motor ist eine Flügelzellenpumpe, die speziell für die Förderung von Flüssiggas, Ammoniakwasser und ähnlichen Medien entwickelt wurde. Es eignet sich besonders gut für raue Betriebsbedingungen mit hohem Differenzdruck, hoher Rotationsgeschwindigkeit und geringer Saughöhe. Dank ihres revolutionären Nockendesigns eliminiert diese Pumpe wirksam Kavitation. Der Einsatz fortschrittlicher Nocken- und Schaufelmaterialien in Kombination mit Hochleistungslagern verlängert die Lebensdauer der Pumpe erheblich. Das Design mit einer einzelnen Gleitringdichtung vereinfacht Wartung und Austausch, während die großen nichtmetallischen Stößelstangen einen Hochgeschwindigkeitsbetrieb ermöglichen. Die 2-Zoll-LPG-Pumpe mit Motor wird häufig beim Be- und Entladen von Tankwagen sowie bei Massentransportanwendungen eingesetzt.

Produktstruktur und Kernkomponenten

Diese Flügelzellenpumpe besteht im Wesentlichen aus vier Hauptbaugruppen: Stützkomponenten, Getriebeteilen, Lagern und Dichtungen. Die Stützkomponenten bestehen aus Wellenendabdeckungen, Pumpengehäuse, Pumpenendabdeckungen, einer Exzenterbuchse und Rotorabdeckplatten, wobei jeder Abschnitt durch Verbindungsschrauben zusammengehalten wird, um die Arbeitskammer zu bilden. Zu den Getriebeteilen gehören die Antriebswelle, die Flügel, der Rotor und die Flügelstößelstangen. Wenn sich die Antriebswelle dreht, treibt sie den Rotor an, der wiederum die Flügel unter der Wirkung der Schubstangen und der Zentrifugalkraft dazu zwingt, sich mit hoher Geschwindigkeit entlang der Innenwand der Exzenterbuchse zu drehen, wodurch die für die Flüssigkeitsförderung erforderliche Druckdifferenz erzeugt wird. Die Lagerbaugruppe besteht aus Zylinderrollenlagern und Axial-Nadellagern, während das Dichtungssystem O-Ringe, Öldichtungen und eine Gleitringdichtung umfasst. Dieser konstruktive Aufbau gewährleistet einen stabilen Betrieb der 2-Zoll-LPG-Pumpe mit Motor unter Hochdruck- und Hochgeschwindigkeitsbedingungen.

Produktparameter

Die 2-Zoll-LPG-Pumpe mit Motor ist für eine robuste Leistung bei anspruchsvollen Flüssiggas-Transferanwendungen ausgelegt. Angetrieben von einem leistungsstarken Motor und mit 2-Zoll-NPT-Anschlüssen ist die Pumpe für hohe Systemdrücke mit einer erheblichen Differenzdruckfähigkeit ausgelegt.

Installations- und Spannungseinstellungen

Um die Riemenspannung einzustellen, entfernen Sie zunächst den Schutz und die drei Keilriemen und lösen Sie dann die vier Befestigungsschrauben am Motorende. Passen Sie die Motorposition mit den Einstellschrauben an. Sobald die Einstellung abgeschlossen ist, ziehen Sie die Muttern an den Einstellschrauben fest und ziehen Sie die vier Motorbefestigungsschrauben fest an. Es muss besonders darauf geachtet werden, dass die Fläche der Motorriemenscheibe mit der Fläche der Pumpenscheibe auf derselben Ebene ausgerichtet ist. Danach die Keilriemen und den Schutz nacheinander wieder montieren. Es ist wichtig zu beachten, dass die Keilriemen nach der Einstellung nicht zu stark gespannt werden dürfen, da eine übermäßige Spannung die Lebensdauer der Pumpe verkürzen, die Geräuschentwicklung erhöhen oder sogar zum Festfressen führen kann

Betriebliche Vorsichtsmaßnahmen

Um einen langfristig sicheren und zuverlässigen Betrieb der 2 Zoll LPG-Pumpe mit Motor zu gewährleisten, müssen bei der Verwendung folgende Vorsichtsmaßnahmen beachtet werden:

1. Am Pumpeneinlass muss ein Einlasssieb mit einer Maschenweite von 80 Mesh oder feiner installiert werden, um zu verhindern, dass Verunreinigungen eindringen und interne Komponenten beschädigen.

2.Vor dem Starten der Pumpe muss eventuell eingeschlossene Luft ausgestoßen werden und die Pumpenkammer muss vollständig mit Flüssigkeit gefüllt sein. Andernfalls kann es zu einer Erwärmung der Pumpe, Vibrationen und „Trockenlauf“ kommen, was zu Schäden an der Pumpe oder sogar zu Geräteunfällen führen kann.

3. Die Drehrichtung des Motors sollte vor dem Start überprüft werden, um einen umgekehrten Betrieb zu vermeiden.

4. Ein längerer Betrieb mit geschlossenem Auslassventil sollte vermieden werden, da dies die Lebensdauer der Pumpe beeinträchtigt.

Durch die ordnungsgemäße Einhaltung der oben genannten Betriebsabläufe werden die Leistungsvorteile der 2-Zoll-LPG-Pumpe mit Motor maximiert und ihr Betriebszyklus verlängert.

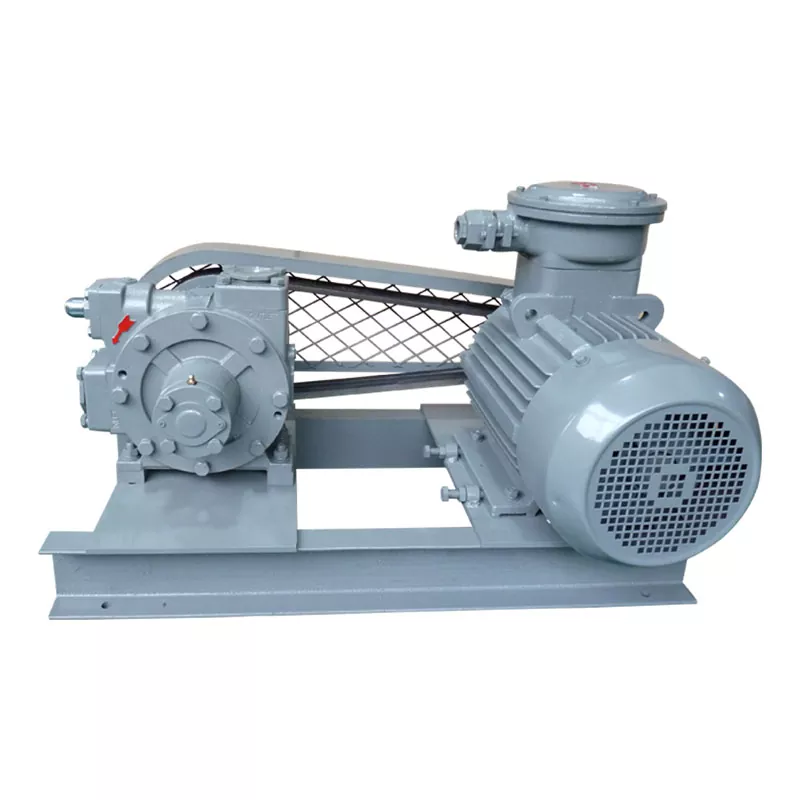

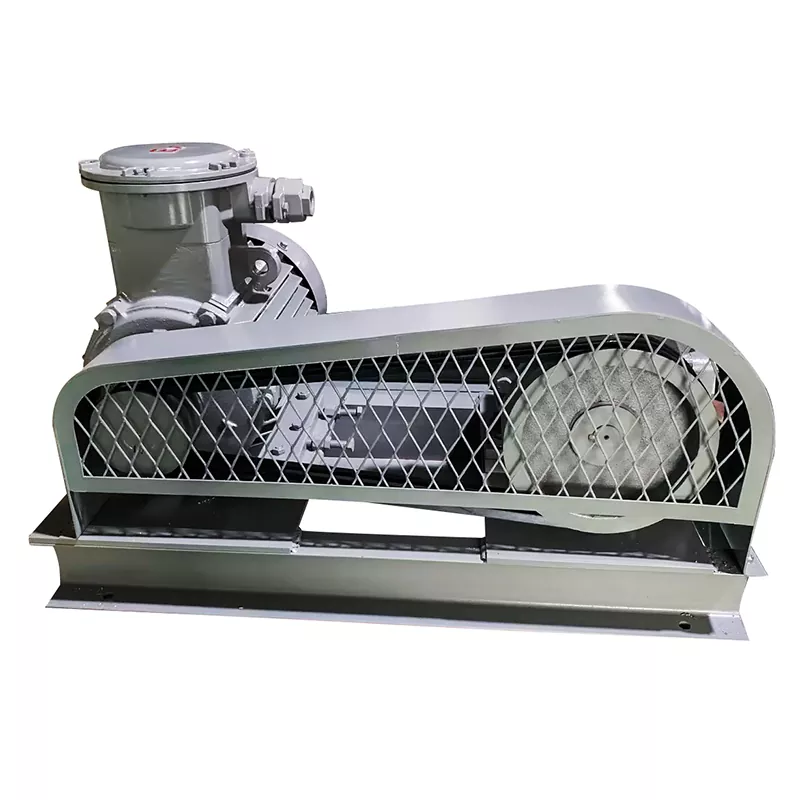

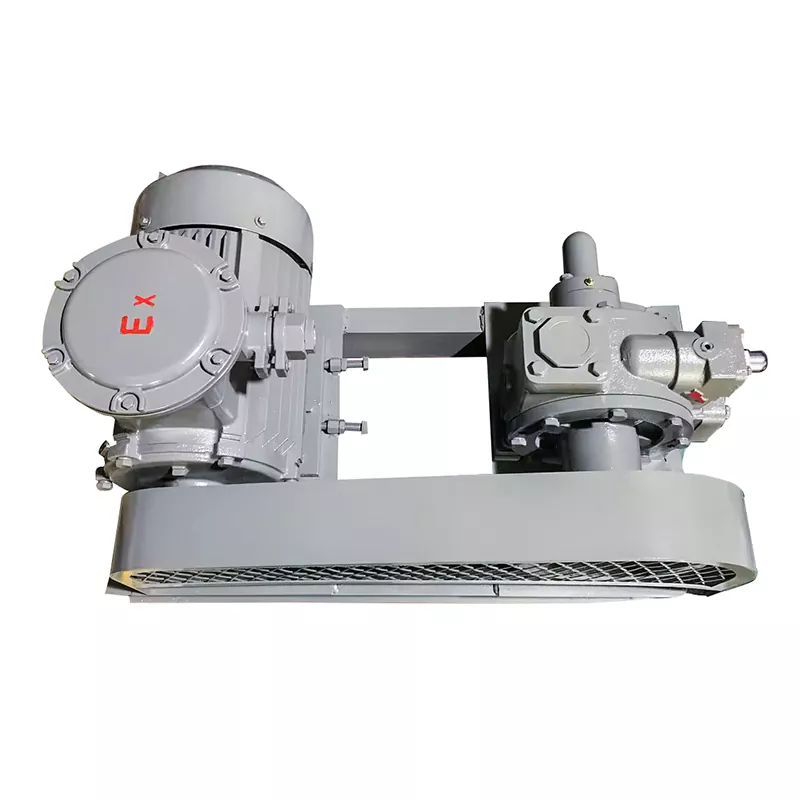

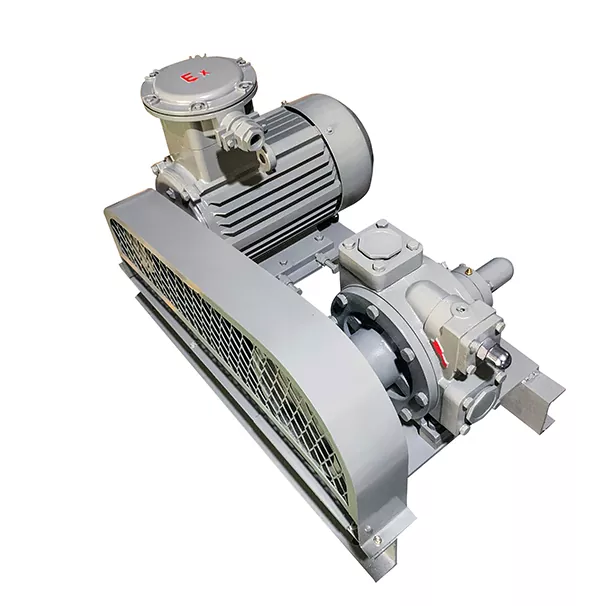

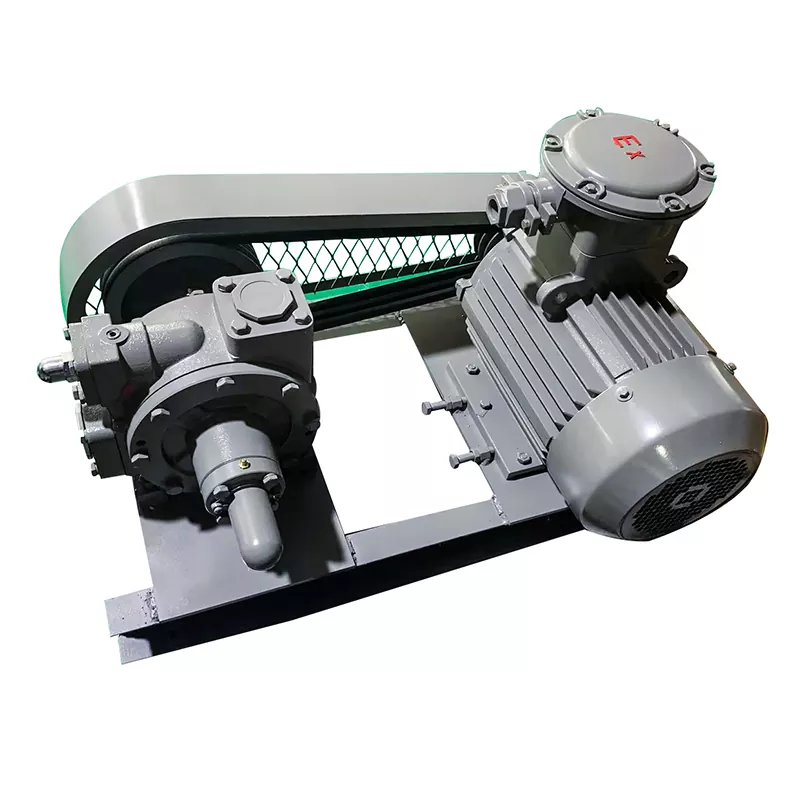

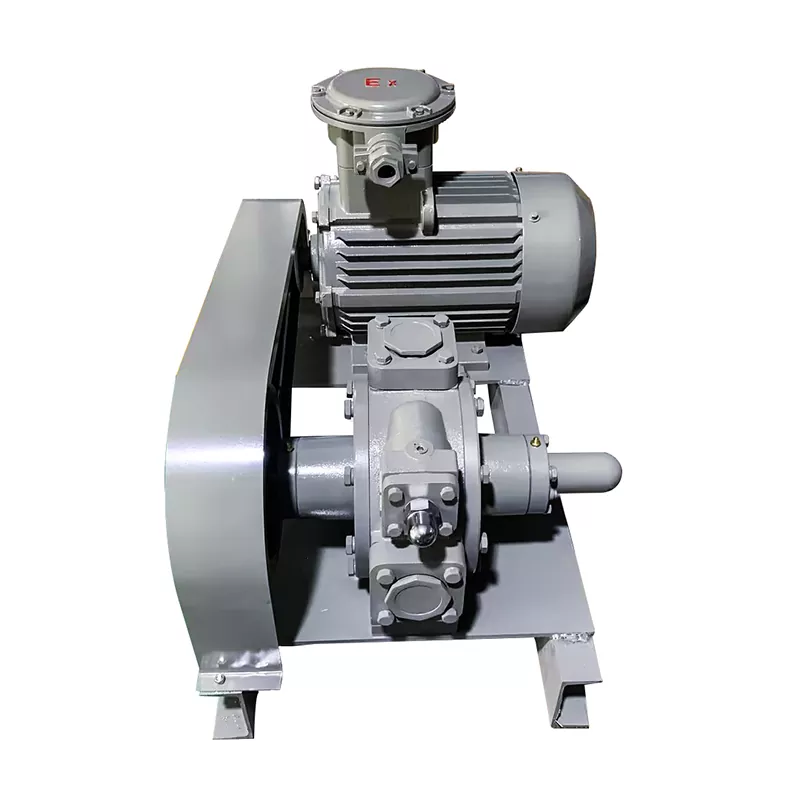

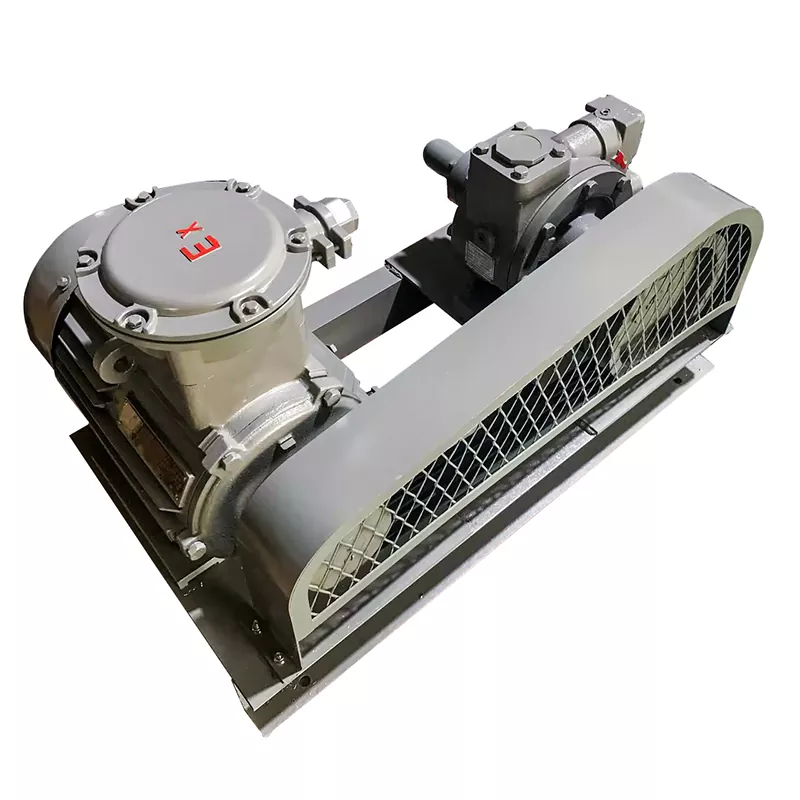

Produktionsdetails
