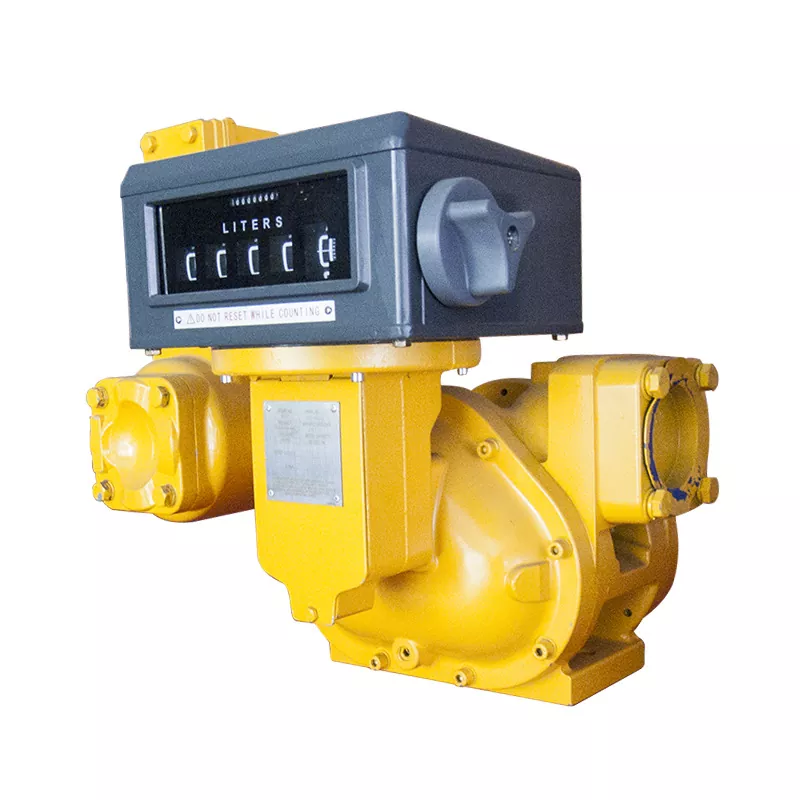

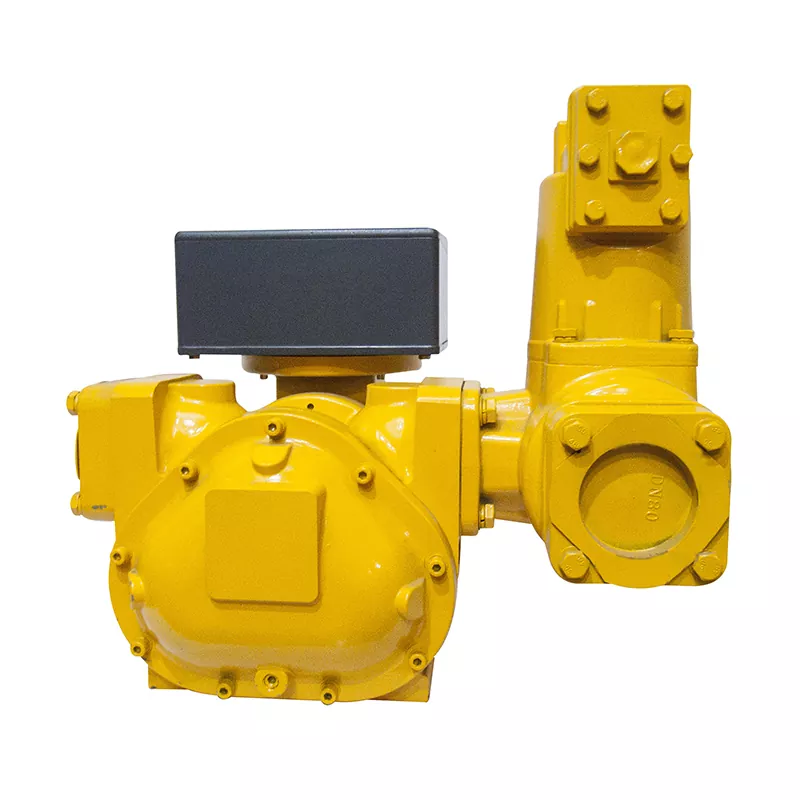

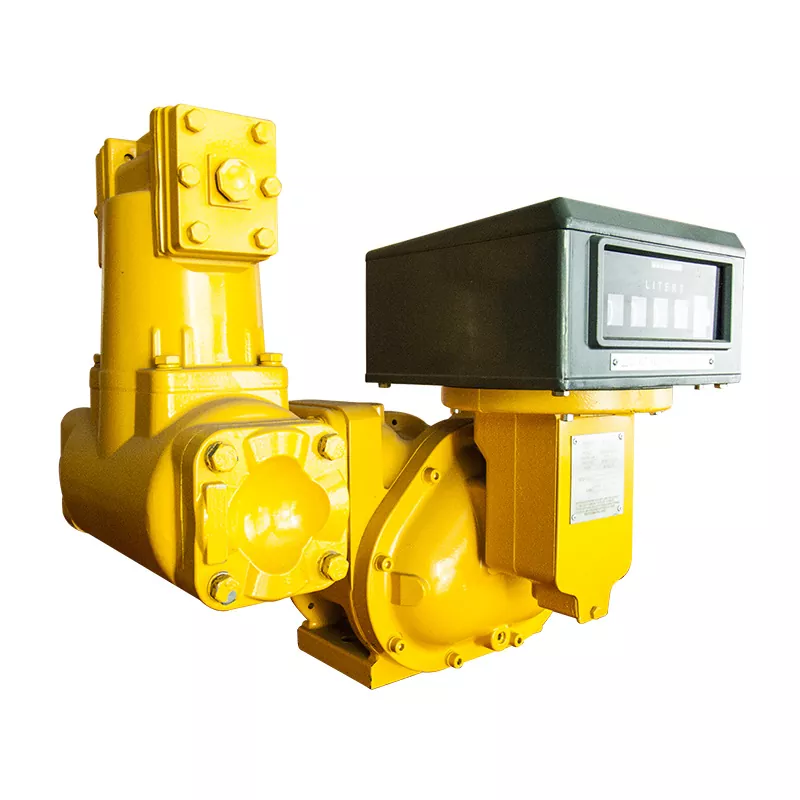

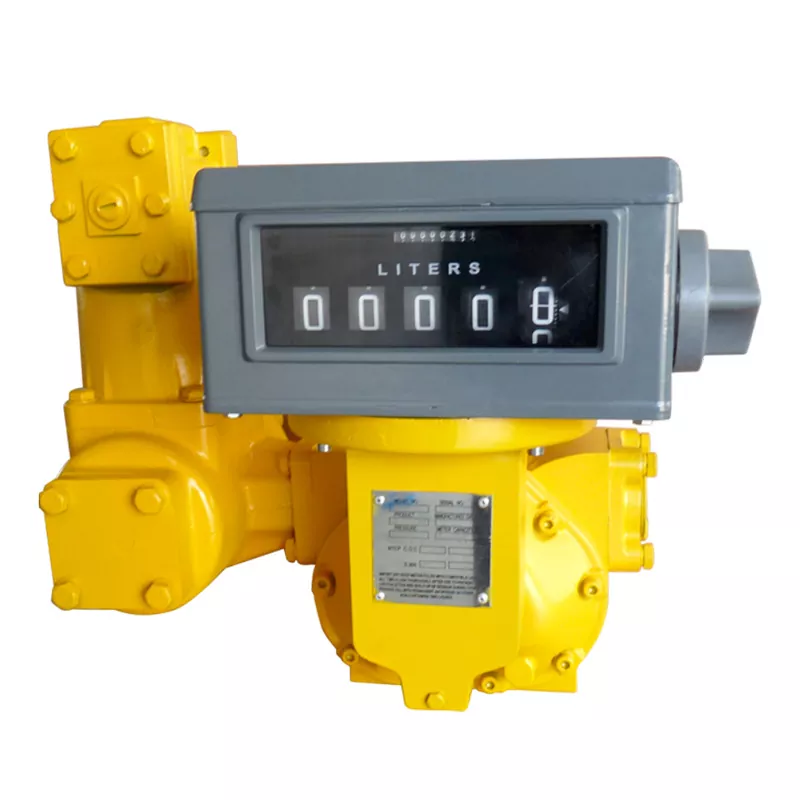

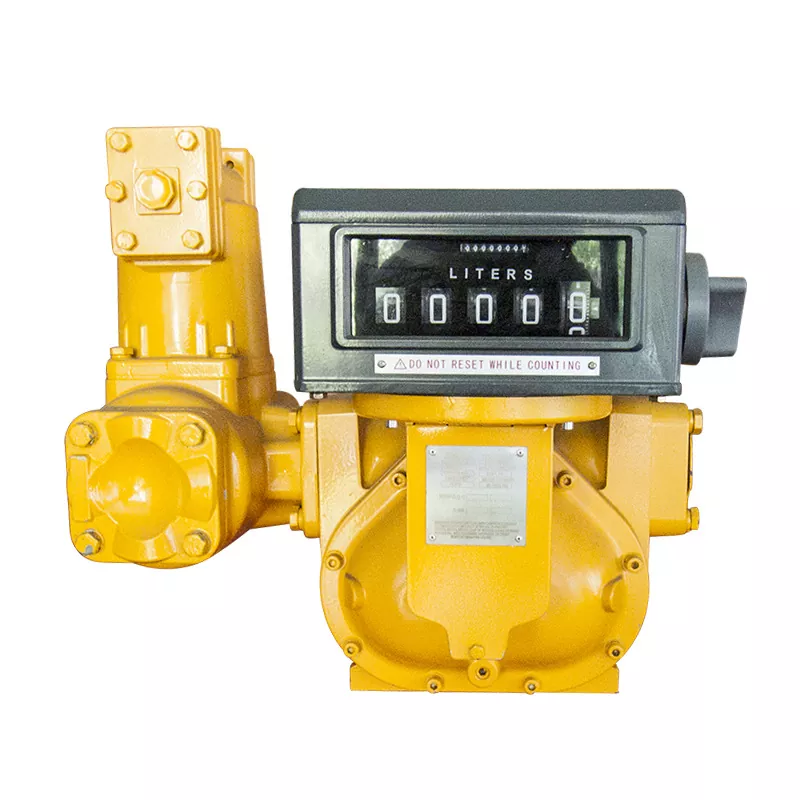

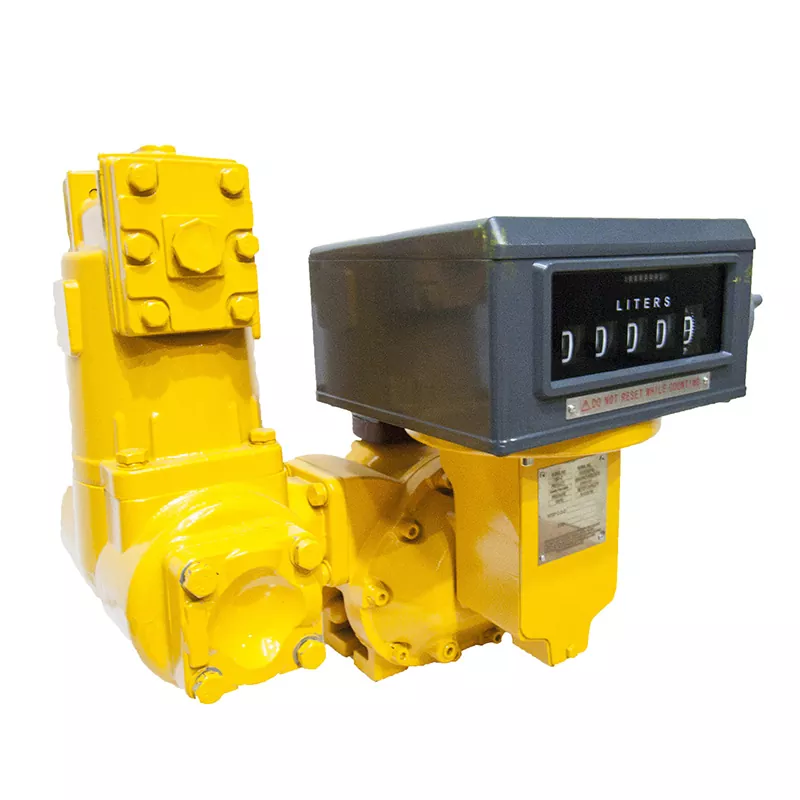

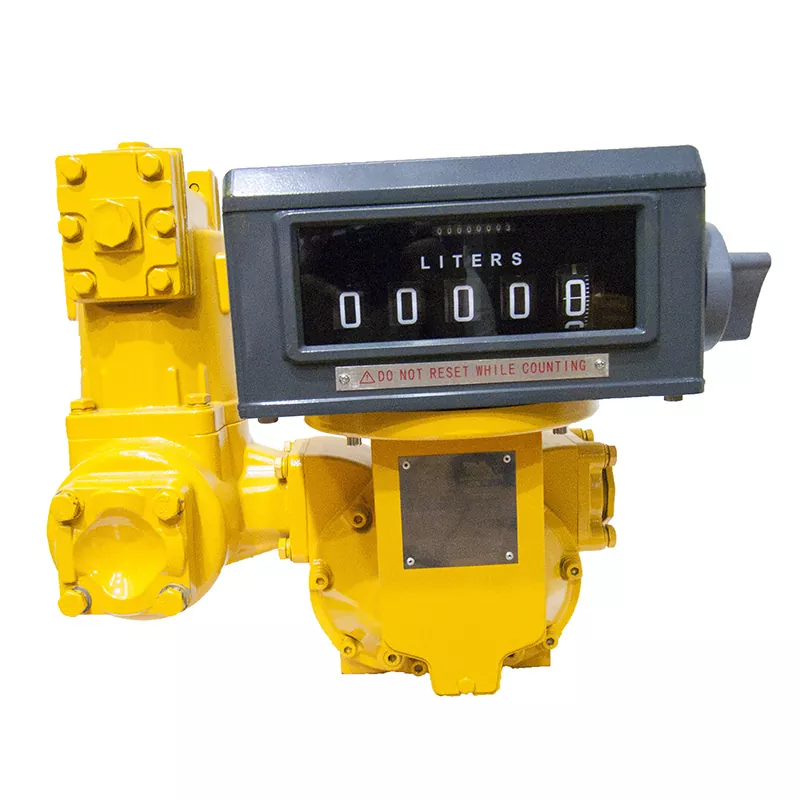

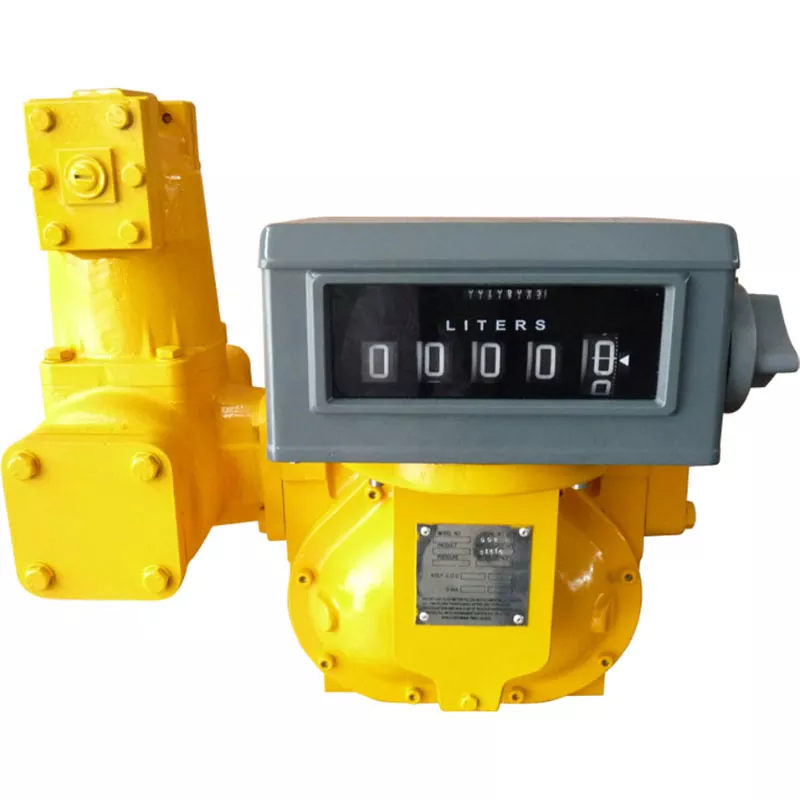

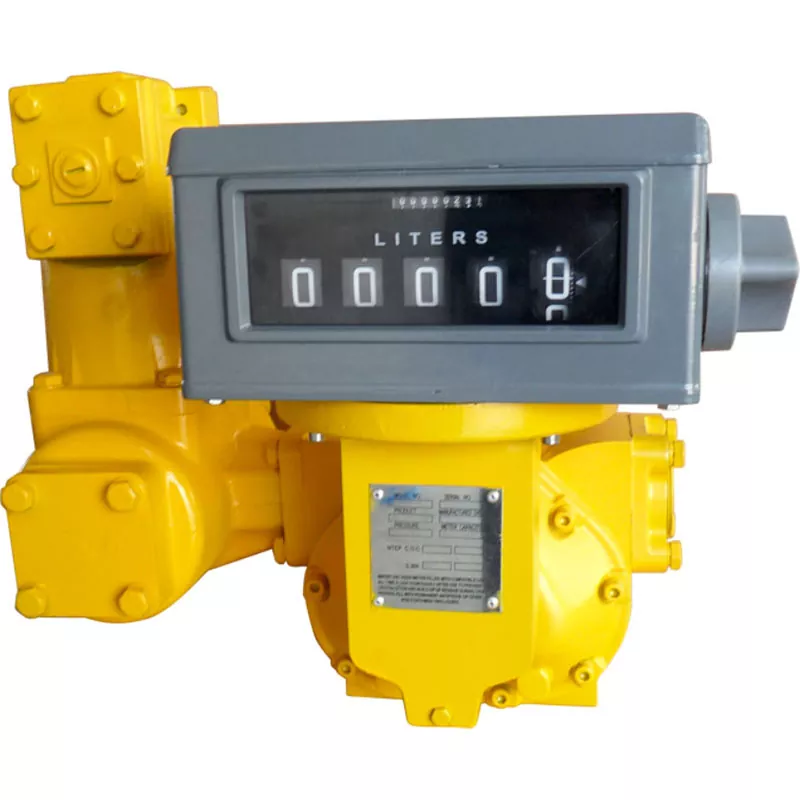

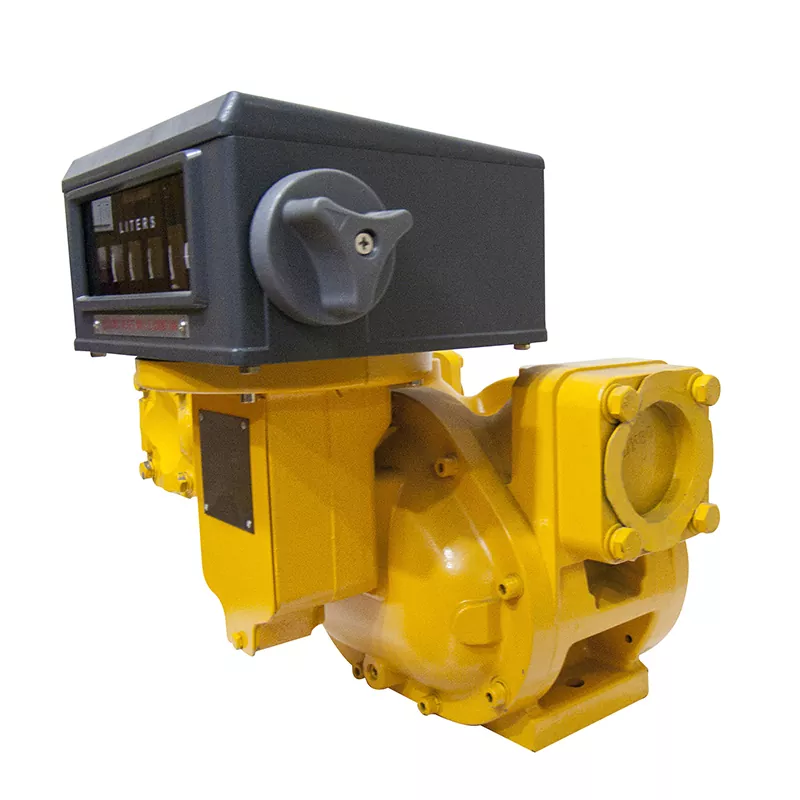

Der Liquid Control Flow Meter ist für die Betankung mit hohem Durchfluss und die Messung von Kraftstoffleitungen konzipiert. Dieser Durchflussmesser verfügt über eine Flüssigkeitskammer, die aus einer Blockierwelle und zwei Verdrängerwellen besteht, die sich synchron mit passenden Zahnrädern drehen. Wenn Flüssigkeit in die Kammer gelangt, dreht sich die Blockierwelle unter Druck und treibt so auch die beiden Verdrängerwellen in Rotation. Die Flüssigkeit fließt dann durch die Kammer zum Auslass. Durch diesen Mechanismus wird der lineare Durchfluss im Durchflussmesser in eine Rotationsbewegung umgewandelt. Die Durchflussmenge wird durch Zählen der Umdrehungen der Sperrwelle ermittelt und dieses Signal kann an einen Zähler übertragen oder als Impulsdaten zur Verarbeitung an einen Computer gesendet werden.
|
Durchmesser: |
80 mm/3 Zoll |
|
Genauigkeit: |
±0,02 % |
|
Wiederholbare Toleranz: |
≤0,10 % |
|
Durchflussrate: |
115–1150 l/min |
|
Volumen pro Umdrehung: |
1.853L |
|
Arbeitsdruck: |
1,0 MPa/150 psi |
1.Kompakte Struktur für minimalen Platzbedarf
2. Einfach zu bedienen und zu warten
3.Sicherer und zuverlässiger Betrieb
4.Modernes und neuartiges Erscheinungsbild
5. Präzise Dosierung durch synchronisierte Drehung der Blockier- und Verdrängerwellen, wodurch ein linearer Durchfluss in eine Rotationsbewegung umgewandelt wird
6.Unterstützt die Signalübertragung an einen Zähler oder die Impulsausgabe an einen Computer
1. Messung der Kraftstoffbeladung und -entladung in Raffinerien und Ölverarbeitungsanlagen
2.Messung für den Transport von Tankwagen oder LPG-Tankern
3. Schwerölabgabe für große LKWs und Flugzeuge
