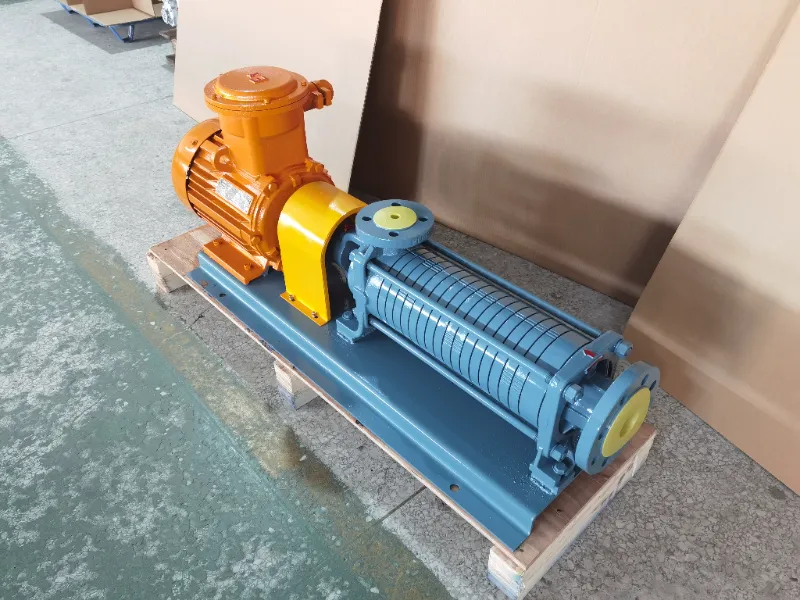

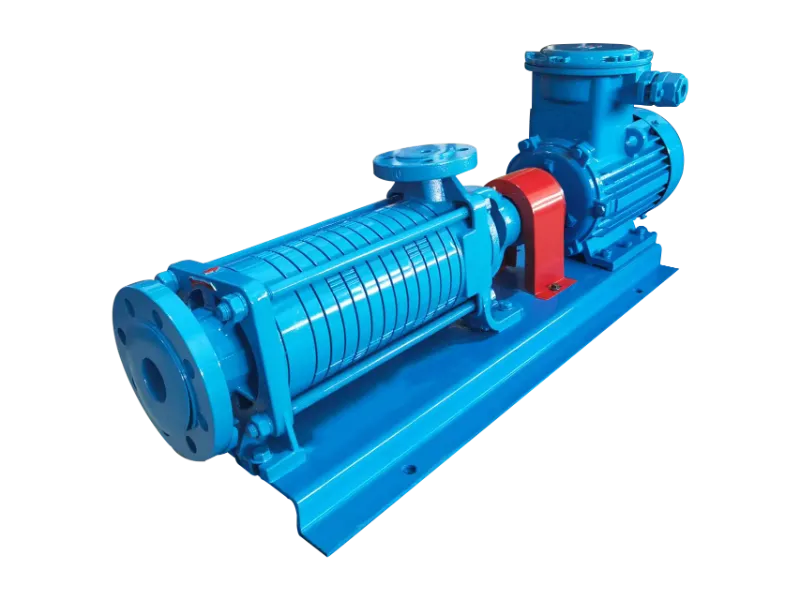

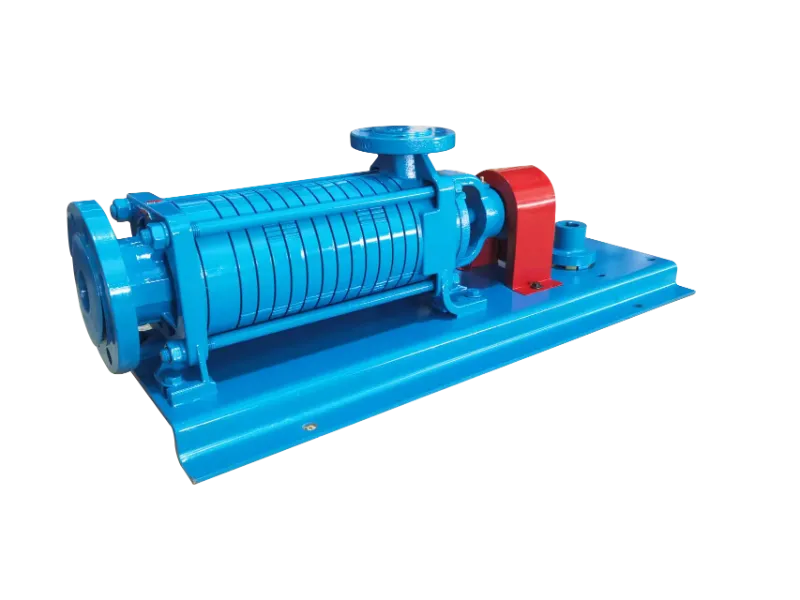

LPG 6-stufige Kreiselpumpe

Bei dieser mehrstufigen LPG-Pumpe handelt es sich um eine Kreiselpumpe mit horizontalem 6-Stufen-Design. Es verfügt über eine Gleitringdichtung ohne externe Kühlung. Ausgestattet mit einer Vorkompressionsturbine am Saugende, leistet diese 6-stufige LPG-Kreiselpumpe gute Leistung bei niedrigen NPSH-Bedingungen und bietet eine hohe Durchflussrate und einen hohen Druck. Es verarbeitet verschiedene Medien, darunter Flüssiggas, Kerosin, Diesel und andere Leichtöle.

Der Parameter ist wie folgt.

Produktstruktur

Diese 6-stufige LPG-Kreiselpumpe besteht aus vier Hauptabschnitten: Halterung, Antrieb, Lager und Dichtungen. Der Stützabschnitt umfasst den Einlass-Stützrahmen, den Auslass-Stützrahmen, die vordere Leitschaufel-Hülsenbaugruppe, die Leitschaufel-Ablenkplatte, die Leitschaufel-Hülsenbaugruppe, den Auslassanschluss, die Abdeckung und das Lagergehäuse – gesichert durch Zugbolzen, die alle Stufen zusammenhalten, um die Arbeitskammer zu bilden. Der Antriebsteil besteht aus der Welle, dem Vorderstufenlaufrad, dem Kupferlaufrad und der Passfeder. Zu den Lagern gehören vordere Leitschaufel-Gleitlager, Leitschaufel-Gleitlager und Wälzlager. Dichtungen bestehen aus O-Ringen und Gleitringdichtungen.

Funktionsprinzip

Diese 6-stufige LPG-Kreiselpumpe arbeitet nach dem Zentrifugalkraftprinzip. Die Hochgeschwindigkeits-Laufradschaufeln drehen die Flüssigkeit und schleudern sie nach außen, wodurch eine Strömung entsteht. Vor der Inbetriebnahme müssen die Pumpe und die Rohrleitungen vollständig mit Flüssigkeit gefüllt werden, um einen Vakuumzustand herzustellen. Wenn sich das Laufrad dreht, wird die Flüssigkeit durch die Zentrifugalkraft nach außen geschleudert, wodurch in der Mitte des Laufrads eine Unterdruckzone entsteht. Der atmosphärische oder hydraulische Druck drückt dann mehr Flüssigkeit von der Quelle in die Pumpe und ermöglicht so eine kontinuierliche Förderung.

Anwendungen

Diese 6-stufige LPG-Kreiselpumpe eignet sich zum Befüllen von Flaschen, zum Pumpen von LPG aus oberirdischen Lagertanks und zum Be- und Entladen von Tankwagen. Es verarbeitet Medien wie Flüssiggas, Kerosin, Diesel und ähnliche leichte Kohlenwasserstoffe.

Vorsichtsmaßnahmen

Am Pumpeneinlass muss ein Sieb mit einer Maschenweite von 100 oder feiner installiert werden.

Die Pumpe muss vor dem Start vorbereitet werden – füllen Sie sie mit Flüssigkeit und entfernen Sie die gesamte Luft, um einen Trockenlauf zu vermeiden.

Überprüfen Sie vor der Inbetriebnahme die Drehrichtung des Motors.

Vermeiden Sie einen längeren Betrieb mit geschlossenem Auslassventil.

FAQ

F1: Warum funktioniert die Pumpe nicht?

A1: Überprüfen Sie den Motor und prüfen Sie ihn auf Blockierungen (Fremdkörper oder unausgeglichene Verbindungsschrauben).

F2: Warum vibriert die Pumpe stark?

A2: Überprüfen Sie die Ausrichtung – überprüfen Sie die Montagemuttern und die Übereinstimmung der Mittenhöhe.

F3: Wie kann ein Leck behoben werden?

A3: Überprüfen Sie die mechanische Dichtung (Beschädigung oder falsche Höhe – Standard 2,5 mm ± 0,5 mm) und überprüfen Sie die O-Ringe.
