Durchflussmesser mit Register

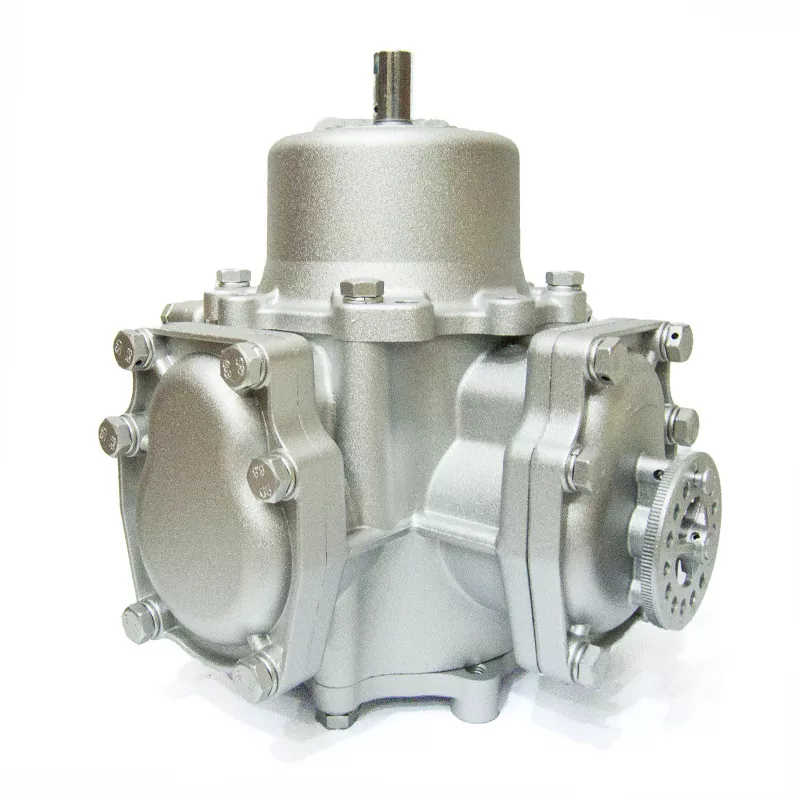

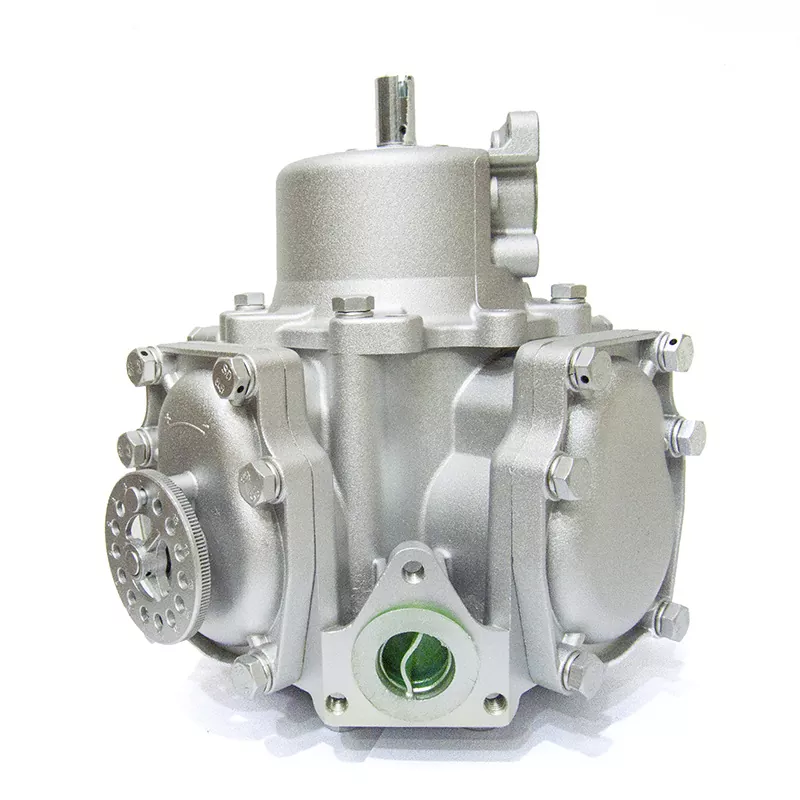

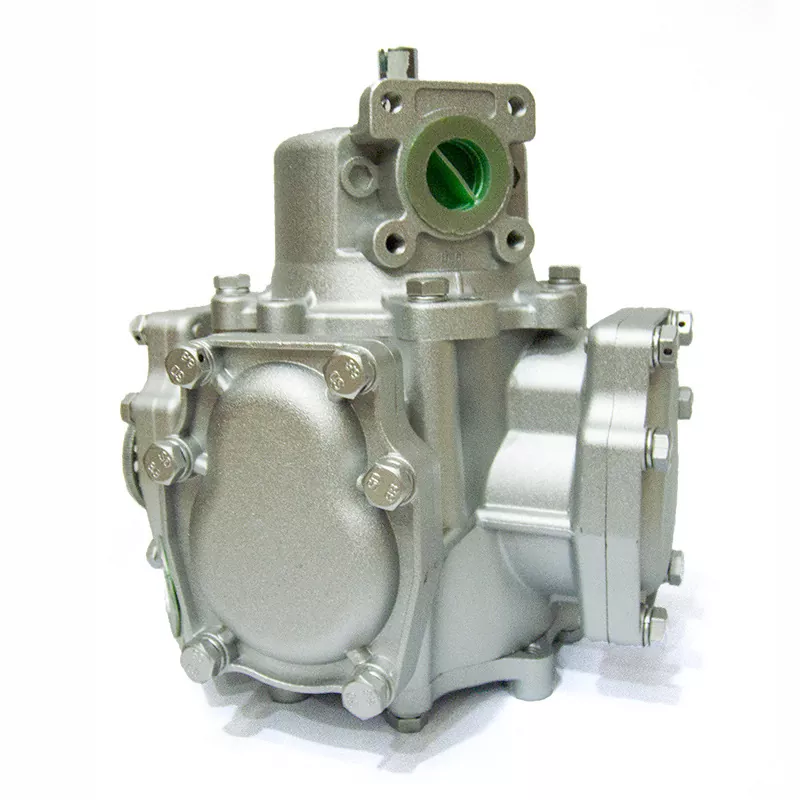

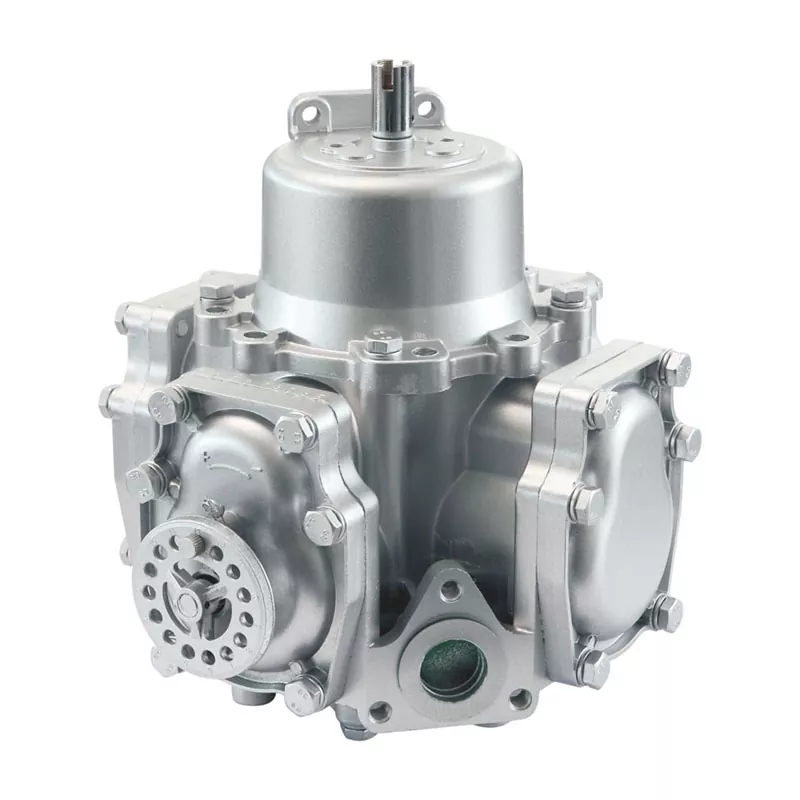

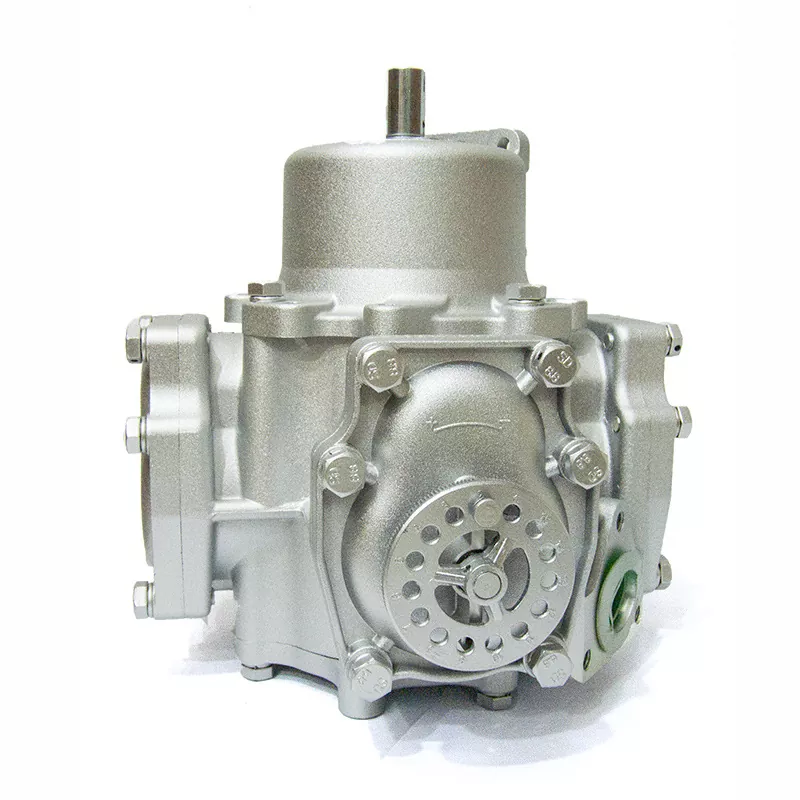

Als Bestandteil des Durchflussmessers mit Register ist der FM4B-Durchflussmesser speziell als unterstützende Komponente für Kraftstoffzapfsäulen konzipiert. Es besteht aus vier symmetrisch angeordneten Kolben, die pro kompletten Zyklus genau 0,5 Liter Öl ausstoßen. Der zugehörige mechanische MJ4-Zähler verfügt über ein gut lesbares Display mit großen Ziffern und sein vollständig mechanisches Getriebe macht das gesamte System kompakt, einfach zu bedienen, bequem zu warten sowie sicher und zuverlässig. Strukturell nutzt der FM4B die Pleuelbegrenzungstechnologie und sorgt so für hohe Dosiergenauigkeit, lange Lebensdauer und ein neuartiges Erscheinungsbild. Dieses Produkt eignet sich für Betankungsdienste mit Kerosin, Diesel, Benzin und gemischten Kraftstoffen.

Produktparameter (Spezifikation von FM4B):

Besonderheit

Der Durchflussmesser mit Register besteht aus FM4B und MJ4. Der FM4B-Durchflussmesser besteht aus einem Wandlergehäuse, einer oberen Abdeckung, einer Kurbelwelle, Pleuelstangen, Kolben, einem Verteilerventil, einem Verteilerventilsitz und einer Einstellvorrichtung. Die für den Entwurf ausgewählten Materialien entsprechen alle den geltenden Normen.

Der MJ4 verfügt über ein gut sichtbares, großstelliges Display, das die Lesbarkeit deutlich verbessert, während die Verwendung neuer Materialien für optimale Zuverlässigkeit beim Hochgeschwindigkeitszählen sorgt. Es ist mit einem Handrad zum Zurücksetzen auf Null im Uhrzeigersinn, einem 8-stelligen, nicht rücksetzbaren Gesamtakkumulator und einer 5-stelligen Ganzzahl- plus 1-dezimalstelligen Einzelzählungsanzeige mit einem maximalen Einzelwert von 99.999,9 ausgestattet. Der Einzelzähler kann manuell auf Null zurückgesetzt werden, indem das Handrad zum Zurücksetzen auf Null gedreht wird. Einige Teile bestehen aus technischen Kunststoffen, um die Lebensdauer zu verlängern. Die Maßeinheit (Liter/Gallone) kann durch einfachen Austausch eines Zahnrads geändert werden, wodurch es für die Messanzeige von industriellen Durchflussmessern in verschiedenen Bereichen geeignet ist. Eine Umdrehung der Antriebswelle zeigt ein dosiertes Volumen von 5,44 Litern an.

Anwendung

Für Betankungsdienste mit Kerosin, Diesel, Benzin und gemischten Kraftstoffen sowie für verschiedene industrielle Durchflussmessanwendungen.
